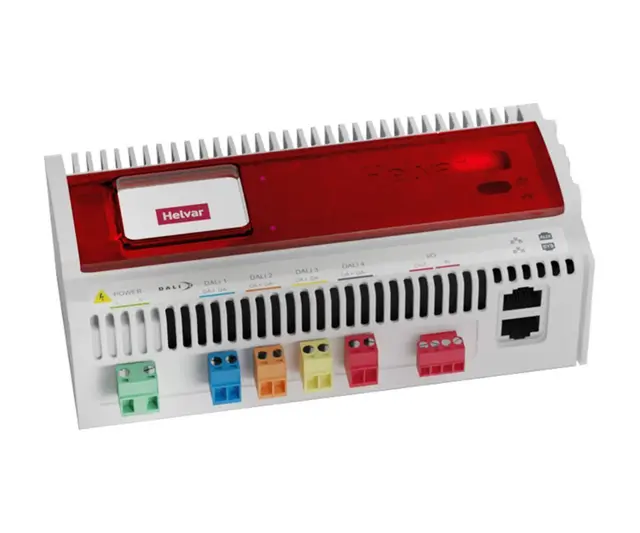

IMAGINE 950 DALI ROUTER har blitt designet for å sette en ny standard for lysstyringsprodukter.

Den tar alle de store fordelene til Imagine-løsningen som velvære, effektivitet, intelligens og leverer dette som et enkelt produkt å installere og som i tillegg er skalerbar, den kan brukes i flere forskjellige applikasjoner.

HOVEDFUNKSJONER:

- Rask installering. Reduserer installeringskostnaden

- Enkel å skalere

- Redusert kompleksitet

- Enkel å styre

- 4 x DALI-2 Multi master nettverk

- DALI-2 kontroller

-  Helvar DALI-enheter (Digidim)

- LCD for DALI nettverkstesting og varsler

- Astronomisk tidsur og tidsplanlegger

- NødlysLys over tid

- Digitale tjenester

- BMS integrasjon

- Konfigurasjon lagret i systemet

TEKNISKE DATA:

- Spenningstilførsel: 198-264 VAC, 45-65 Hz

- Effektforbruk: 35W (ved fullbelastede DALI nettverk)

- DALI strømforsyning: 4 X 250 mA

- Omgivelses temperatur: 0 til 40°C

- Relativ fuktighet: 90% maksimum, ikke kondenserende

- Lagrings temperatur: -10 til +70°C

- IP grad: IP 20 (unntatt tilkoblinger)

- DIN skinne kapsling: 9 moduler bredde

- Vekt: 460g

 GENERELLT:

- 4 DALI-nettverk (delnett)

- Innebygd DALI PSU per delnett

- LCD-skjerm for DALI-nettverkstest og visning av varsler

- Innebygget klokke

- Kompatibel med programvaren Designer 5

- Kompatibel med andre Helvar-rutere (905, 910, 920)

- Kompatibel med nåværende integreringsalternativer, f.eks HelvarNet, Services

- Kompatibel med Helvar DigiDim-inndataer og laster

- Kompatibel med DALI-2-sertifisering (del 391) Knapper

- Kompatibel med DALI-2-sertifisering (del 303) Innendørs bevegelsessensor

MASKINVARE:

- Dimensjoner: 10U - 177 x 90 x 58mm (ikke inkludert koplinger)

- Prosessor på bedriftsnivå med Quad core 1,6 Ghz, 8 GB

- LCD med full farge og baklys med pikseloppløsning på 320x240

- 2xRJ4510/100Mb/sekunder Ethernet-porter, atskilte NCI-er (1 port er for øyeblikket kun reservert for utviklere)DALI STANDARD (IEC 62386)

- Multi-master-applikasjonskontrollero del 101 (systemkomponenter)o del 103 (kontrollenheter)o del 391 (Push-knappero del 303 (innendørs bevegelsessensor)o del 332 (feedback, kun LED

- DALI-OUT strøm: 4 × 240 mA (garantert) 4 x 250mA (maks.)

DALI STANDARD:

(IEC 62386) Multi-master-applikasjonskontroller o del 101 (systemkomponenter) o del 103 (kontrollenheter) o del 391 (Push-knapper o del 303 (innendørs bevegelsessensor) o del 332 (feedback, kun LED)

 Støtte for opptil 512 DALI-enheter (64+64 per delnet)

DALI-OUT strøm: 4 240 mA (garantert) 4 x 250mA (maks.)
