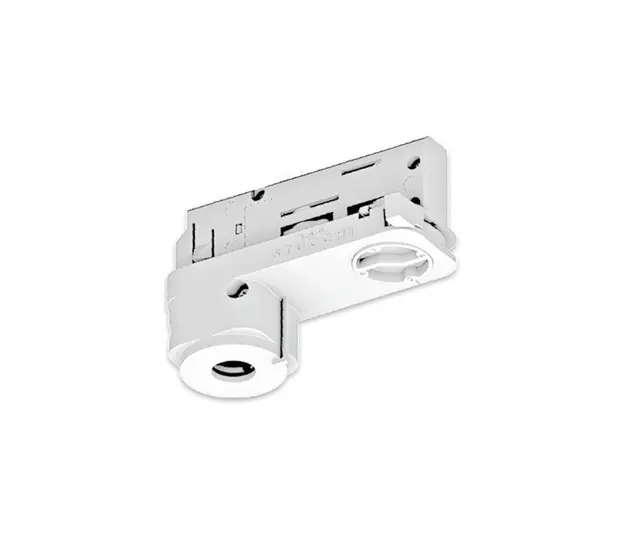

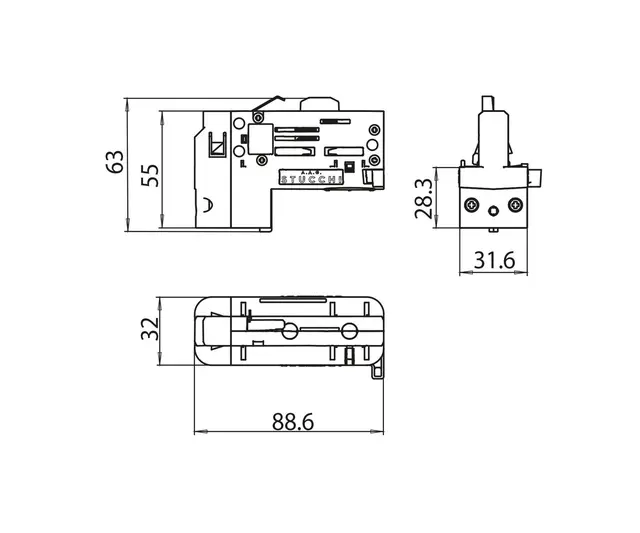

9209 Asymetrisk Tre fase + DALI adapter (6 ledere) Hvit

- Kompatibel med Eurostandard Plus skinner

- Polycarbonat- Kontakter med kopper legering

- Maks last 100N- Frekvens : 50Hz

- Nominell strøm og spenning: 6/10A-250V 1A-50V ac FELV

KABLING ADAPTER:

- Flertrådedet kabler er passende for adapterkabling.

- Tverrsnitt fra 0,5 mm2 til 1 mm2 må brukes i henhold til armaturens nåværende verdi.

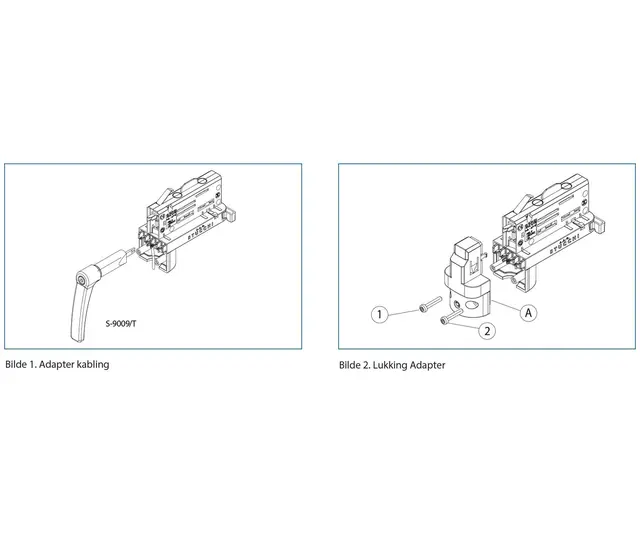

- Kable adapteren (bilde 1) med verktøy S-9009 / T.

- Verktøyet må bestilles separat.

- Pass på at polariteten merket på adapteren (L / N / E / D + / D-) er observert.

- Skyv ledningen til den blir skikkelig satt inn i IDC kontakt.

- Det finnes to forskjellige kabellåser som passer for kabeldiameter fra 6 mm til 9 mm: S-9009 / 10- ... (grunnleggende), S-9009 / BC-... (med plastpinneskruen).

- En av disse tre tilbehør kan brukes til montering av armaturen i adapteren: S-9009 / M10 + S-9009 / D-10, S-9009 / M10 + S-9009 / D-10, S-9009/51 (advarsel: kabellås S-9009 / BC-... kan ikke brukes i kombinasjon med disse tilbehør).

- Når armaturen er festet i adapteren, må den riktige dekslet festes (A) ved hjelp av to skruer (1, 2).

- Deksel og skruer følger med adapter (Bilde.2).

ADAPTER MONTERING PÅ SKINNEN:

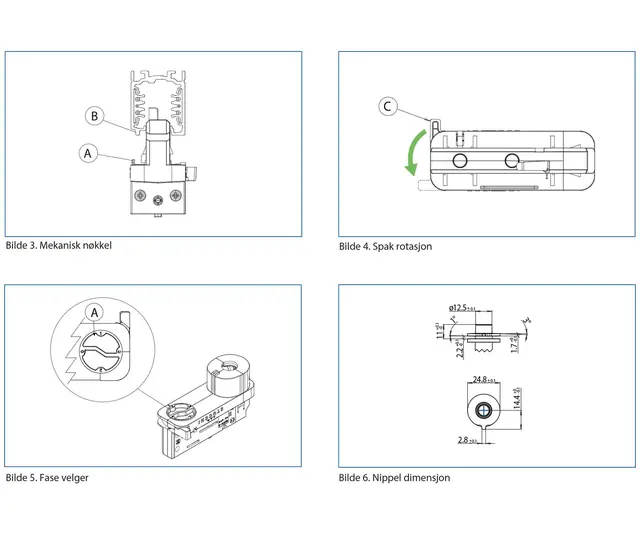

- Sett adapteren inn i skinnen, slik at den mekaniske nøkkeln(A) i adapteren samsvarer med sporet (B) i sporet (Bilde 3).

- Rotere spaken til omtrent 90 ° (C) inntil detn når sin låse posisjon( Bilde 4.).

FASE VELGER:

- Når skinna er koblet til et tre-fase system er det mulig å velge den fase (L1, L2 o L3) for å fordele de enkelte armaturer i systemet, ved hjelp av den riktige velgeren (A) på adapteren (Bild .5 ).

NIPPLER FOR ADAPTERE:

- Nippelerne å bruke med ONETRACK adaptere 9009 ... og 9209 ... serien må forholde seg til dimensjonene i bilde 6.
