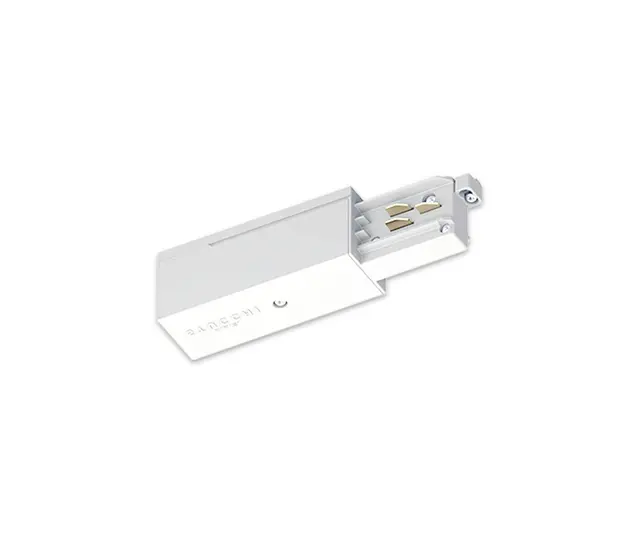

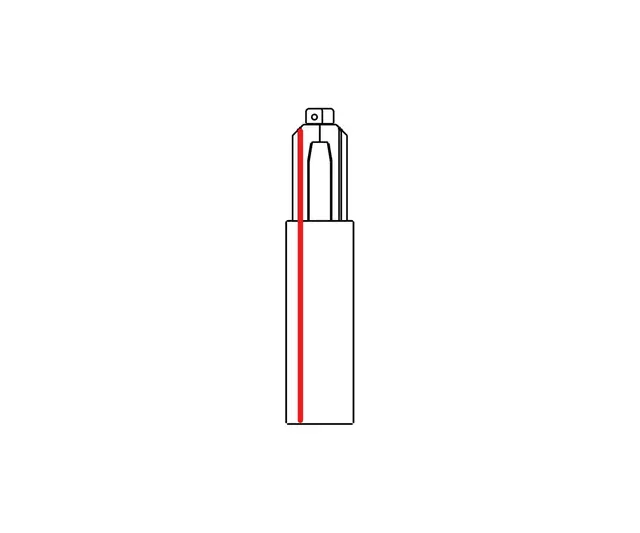

ONETRACK ENDETILKOBLING VENSTRE, HVIT (9002/W)

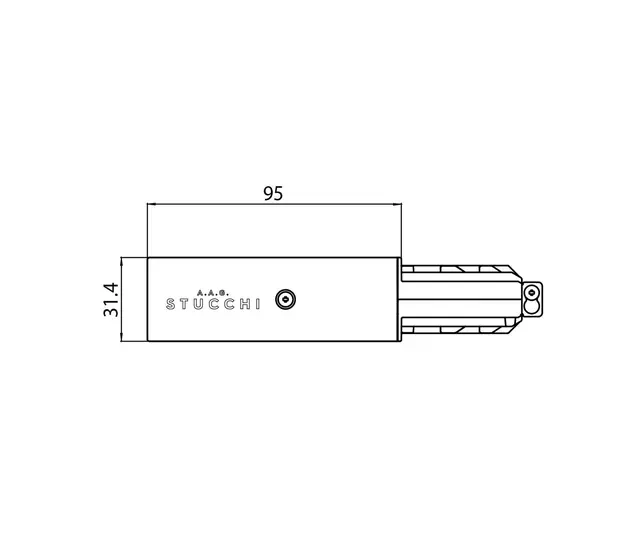

TEKNISKE DATA:

- Frekvens: 50Hz

- Nominell strøm og spenning: 16A-440V 1A-50V ac FELV

- Fase/Faser strøm: 3,6kVA/ 10,8kVA

- Polycarbonat

- Kontakter med kobber legering

Obs! Deksel for innfelt versjon må bestilles seperat

KABLING ENDETILKOBLING:

- For kabling av endetilkobling brukes følgende wire: 5 x 1,5-2,5 mm2 o 7 x 1,5-2,5 mm2.

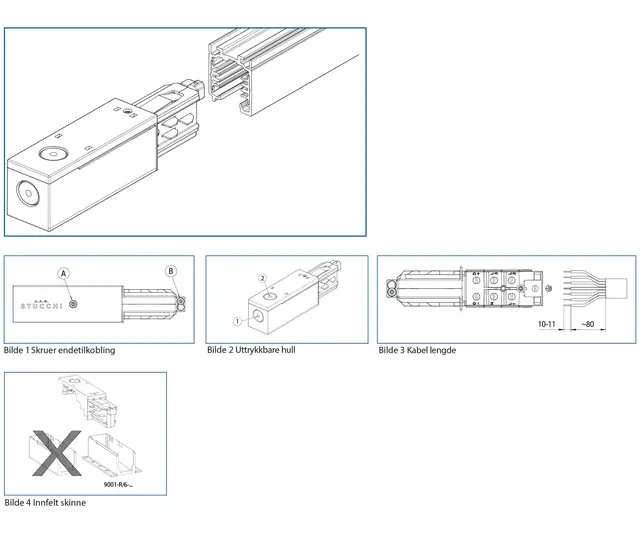

- Fjern dekslet gjennom å skru ut skruen (Bilde. 1), slik at kontaktene er synlige.

- Trykk ut ett av de uttrykkbare hullene (bilde 2), så ledningen passerer gjennom den.

- Ved bruk av hull 1 må kabellåset på endetilkoblingen brukes.

- Ved bruk av hull 2 anbefaler vi å bruke en plastikk kabellås (følger ikke med).

- Fjern det beskyttende belegget fra ledningene ca 80mm, deretter avmantle ledningene 10-11 mm.

- Avhengig av diameteren er det mulig å bruke

- Kabelgjennomføring for endekappe (S-9001/115) for å dekke eventuelle mellomrom mellom ledningen og hullet på endetilkoblingen (ikke inkludert i pakken, og må bestilles separat).

- Etter det fortsett med kabling til endetilkoblingens kontakter, ta hensyn til merkingen (L1 / L2 / L3 / E / T / D + / D-).

- Etter kabling plasseres dekselet på endetilkoblingens og skruen (A) strammes.

- Til slutt sett endetilkoblingen i skinnen lås den gjennom skrue B (Bilde. 1).

- Den elektriske tilkoblingen til strømnettet kan bare utføres med artikler 9001 / ... og 9002 /

INNFELT VERSJON:

- Standard dekselet må erstattes med innfelte deksel (9001-R / 6 -... ikke inkludert i pakken, og må bestilles separat) (pic.4), kabling utføres på den samme måte som ovenfor.
