DALI-2 lysstyring – moderne og fremtidssikkert

Vanpee leverer DALI-2 lysstyring, en modernisert og sertifisert videreføring av den originale DALI-standarden. DALI-2 gir bedre kompatibilitet mellom produsenter, støtte for sensorer og kontrollere, samt avansert funksjonalitet som diagnostikk, energimåling og toveis kommunikasjon.



Systemene gir enkelt oppsett, skalerbarhet og energieffektiv drift, og passer perfekt for nybygg og større smartbygg som krever pålitelig og avansert styring. Med driftsavtaler, service og programmeringshjelp sikrer Vanpee at systemet fungerer optimalt over tid, og at installatører kan levere et komplett og driftssikkert anlegg



Vanpee – kompetanse, driftssikkerhet og kvalitet i hvert prosjekt.

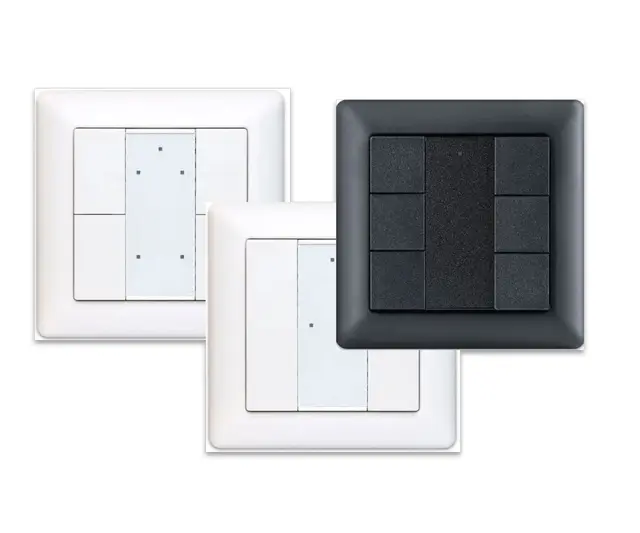

Panel Dali-2

Sort/Hvit, flere knapper

Varenr: 102686
Panel Dali-2 Sort/Hvit, flere knapper Panel Dali-2 Sort/Hvit, flere knapper Panel Dali-2 Sort/Hvit, flere knapper Panel Dali-2 Sort/Hvit, flere knapper Panel Dali-2 Sort/Hvit, flere knapper
Bryterpanel DALI-2 - 2, 4, 6 eller 8 knapper.
Hvit (RAL 9010) eller sort
Farge
Panel Dali-2 2 knapper. Hvit
Hvit
Panel Dali-2 2 knapper. Sort
Sort
Antall Knapper
2
4
6
8

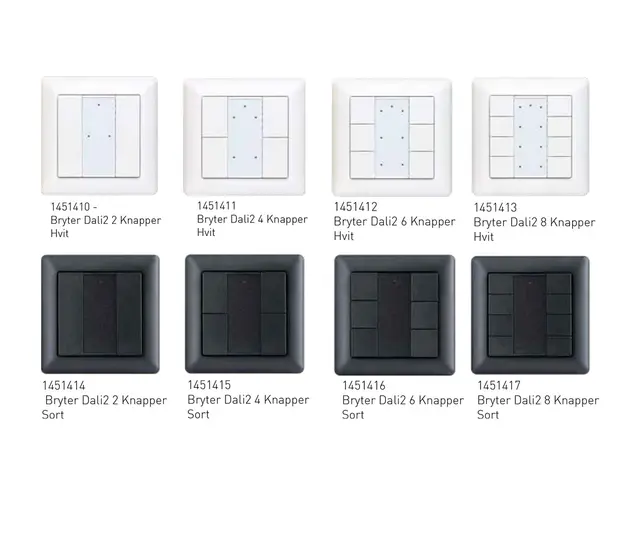

VARIANTER
1451417 -  8 knapper. Sort
1451413 -  8 knapper. Hvit
1451416 -  6 knapper. Sort
1451412 - 6 knapper. Hvit
1451415 - 4 knapper. Sort
1451411 -  4 knapper. Hvit
1451414 - 2 knapper. Sort
1451410 - 2 knapper. Hvit

HOVEDFUNKSJONER
• DALI-2 kontrollenhet med  trykknapper i henhold til IEC62386-101, IEC62386-103, IEC62386-301 og IEC62386-332
• Støtter tilbakemeldingsfunksjonalitet, gir 4 lysdioder
• Egnet for integrasjon og i kombinasjon med DALI-2-kompatible sentralstyreenheter
• Multimaster-kompatibel, flere moduler kan installeres på DALI-line
• DALI bus driver, ingen ekstra strømforsyning nødvendig
• Enkel konfigurering via DALI-2-kompatibel USB-grensesnitt for sentralkontroller
• Kompatibel med universelle 55 mm rammer

GENERELLE DATA
Dimensjoner (L x B x H): 71,2 mm x
71,2 mm x 11 mm
Montering : Veggmontering eller
på rørboks
Maks. foringsrørtemperatur: Tc 75°C
Forventet levetid: @Tc 50 000H
Beskyttelsesklasse: II ved tiltenkt bruk
Kapslingsgrad: IP20
Beskyttelsesgrad terminaler: IP20
Funksjon: konfigurerbar
Oppstartstid: <150ms

DALI GRENSESNITT
Merking: DA, DA
Inngangsspenningsområde :2VDC - 22,5VDC (i
henhold til IEC62368-
101)
Typ. Strømforbruk DALI (ved 16,5V): 2mA
Maks. Nåværende forbruk DALI (Inrush Current ved 22,5V): 10mA
Antall adresser for DALI kontrollutstyr: DALI

TILKOBLING
Koblingstype: Push-In
Kabelstørrelse solid kjerne:  0,2 - 1,3 mm2 (AWG26
- AWG16)
Kabelstørrelse finkjerne: 0,2 - 1,3 mm2 (AWG26 - AWG16)
Kabelstørrelse ved bruk av trådendehylse: 0,25 - 1,0 mm2
Avisoleringslengde 9 - 10 mm / 0,35 - 0,39 tommer
Frigjør kobling: Push knapp
Antall tilbakemeldings-LED:
?MILJØFORHOLD
Lagringstemperatur: -20°C~+50°C
Arbeidsomgivelsestemperatur: -20°C~+50°C
Relativ luftfuktighet: 8 %–80 %

STANDARDER
DALI: IEC62386-101:2014
IEC62386-103:2014
IEC62386-301
IEC62386-332
EMC: EN 61547
EN 50015 / IEC
CISPR15
Sikkerhet: EN 61347-2-11
EN 61347-1
Merking:  DALI-2, CE
Antall adresser for DALI kontrollutstyr: DALI

Produktinformasjon

Kapslingsklasse IP20
Styresignal DALI-2
