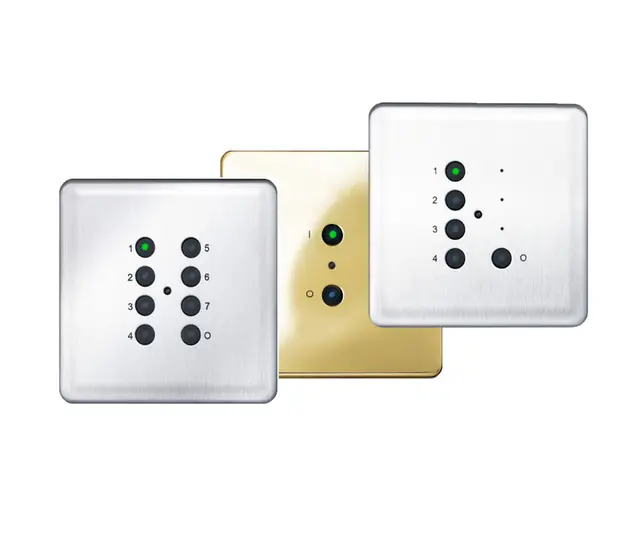

Modulære kontrollpaneler er en DALI-kompatibel serie med brukergrensesnitt som tillater grunnleggende justeringer av belysningssystemet. En enkel og klassisk design av kontrollpaneler med en rekke knappoppsett og finisher. Serien inkluderer trykknapp-, dreie- og skyvekontroller i hvit utførelse. OBS! Ramme selges separat
Hver modul er utstyrt med en indikator-LED, og en infrarød mottaker er inkludert, noe som gir mulighet for fjernbetjening med en Helvar infrarød fjernkontroll. Fjernkontrollen gir også ytterligere kontroll over systemets funksjoner og kan brukes som en programmeringsenhet på enkle systemer.

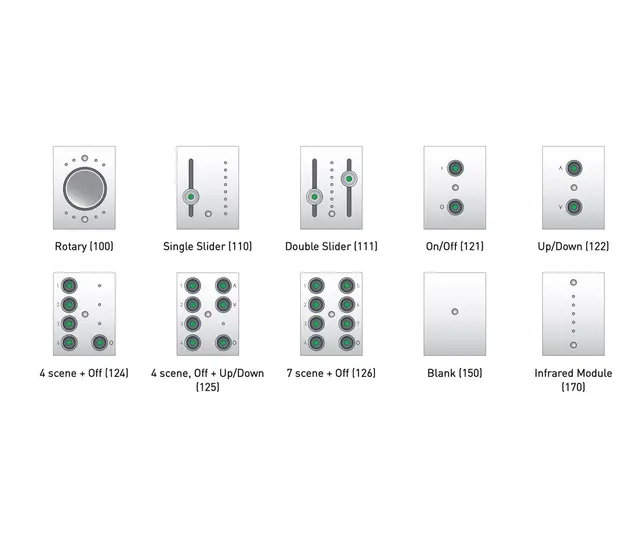

Panel varianter:
DIGIDIM 100 - Vribryter
DIGIDIM 110 - Slider
DIGIDIM 111 - Dobbel slider
DIGIDIM 121 - 2 knapper av/på
DIGIDIM 122 - 2 knapper Opp/ned
DIGIDIM 124 - 4 Scener + av
DIGIDIM 125 - 4 scener + av + Opp/ned
DIGIDIM 126 - 7 scener + av
DIGIDIM 150 - Dummy modul
DIGIDIM 170 - Infrarød mottaker
HOVEDFUNKSJONER
• Drift rett fra esken, leveres forhåndsprogrammert
• Enkel å omkonfigurere og fullt programmerbar
• Utformet for å passe til både DIN- og UK-standard bakbokser
• Dobbeltkanalversjonen kan ta tre uavhengige moduler
TEKNISKE DATA
Tilkoblinger
DALI: Avtakbar koblingsblokk
Ledningsstørrelse: 0,5–1,5 mm², entrådig eller flertrådet
Kabelklassifisering: Alle kabler må være nettgodkjente.
Elektriske data
DALI-forsyningsinngang: 12–22,5 V
DALI-forbruk: 10 mA
Drift
IR-frekvens: 36 kHz
Driftsforhold
Omgivelsestemperatur: 0 °C til +50 °C
Relativ fuktighet: Maks. 90 %, ikke-kondenserende
Lagringstemperatur: -10 °C til +70 °C
Mekaniske data
Mål: 35,4 x 31,8 x 48,4 mm
Farge: Hvit (RAL 9016)
Antrasittgrå (RAL 7016)
Vekt: 41 g med DALI-kontakt
IP-klassifisering: IP30
Samsvar og standarder
Samsvar:
EMC-utslipp: EN 55015
EMC-immunitet: EN 61547
Sikkerhet: EN 61347-2-11
Miljø: Samsvarer med WEEE-, RoHS- og REACH-direktivene.
Kompatibilitet
Designer: 5.2.0 eller nyere
Verktøykasse: 2.4.2 eller nyere
