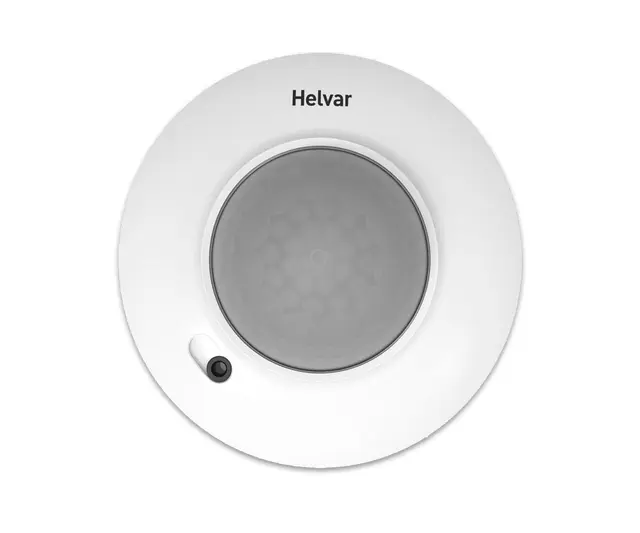

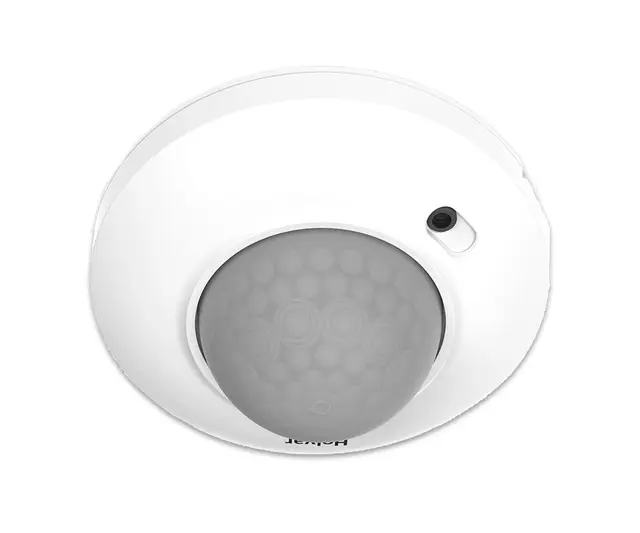

ActiveAhead Node Multisensor High Bay er et kompoent av den
virkelig intelligente trådløse lysstyringsløsningen Helvar
ActiveAhead®. Den kobler standard DALI-enheter til
ActiveAhead-systemet og tilbyr en fleksibel løsning for
high bay-applikasjoner. Node Multisensor High Bay tilbyr adressert lokal
DALI-styringslinje som tillater individuelt innstilte lysnivåer
for de tilkoblede DALI-armaturene for å passe til rommets og scenens
behov. I tillegg til DALI-armaturene kan også reléer, dimmere,
ekstra DALI-2-sensorer og DALI-2-veggpaneler
kobles til DALI-styringslinjen. Den kan også brukes som en
trådløs sensor for å kontrollere andre ActiveAhead-noder i nærheten i
Bluetooth®-mesh-nettverket.
ActiveAhead Node Multisensor High Bay er strømforsynt fra strømnettet
og inkluderer en innebygd DALI-strømforsyningsenhet for å drive den
lokale DALI-kontrolllinjen. Dette gjør design og installasjon
enkel ettersom kablingen er enkel. Enheten kan monteres utenpåliggende på en
solid overflate ved hjelp av den medfølgende overflatemonteringsboksen. Innfelt
monteringstilbehør er tilgjengelig (selges separat) når enheten
skal monteres innfelt i taket ved hjelp av fjærklemmer.
HOVEDFUNKSJONER:
- Kobler DALI-enheter til den trådløse Helvar ActiveAhead-løsningen
- Enkel installasjon med innebygd DALI-strømforsyning
- Tilordne adresser til tilkoblede enheter for å kontrollere individuelle armaturutgangsnivåer
- Lærer kontinuerlig og tilpasser seg endringer i rombruk
Tekniske data

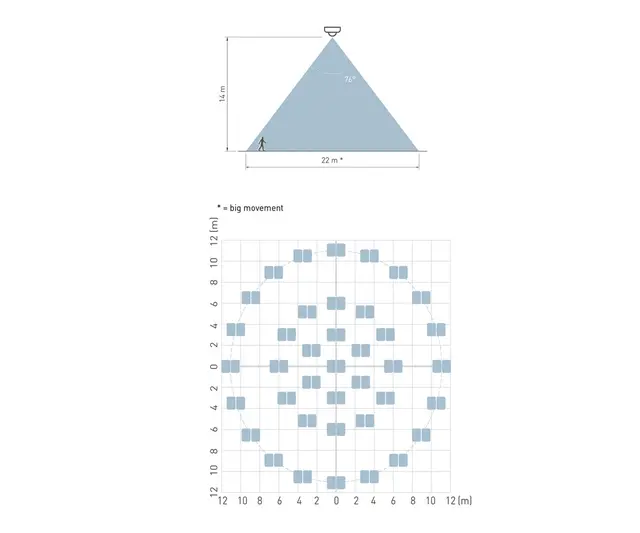

Deteksjonsvinkel: 76°
Deteksjonsdiameter: 22m
Føleteknologi: Lyssensor, PIR-bevegelsessensor
Nominell monteringshøyde: 14m
Støttede DALI-enhetstyper
DT0: Kontrollutstyr for lysrør
DT1: Selvstendig nødkontrollutstyr
DT4: Dimmer for glødelamper
DT5: Analog-til-digital-omformer, konvertering til
DC (0/1-10 V)
DT6: Kontrollutstyr for LED-lamper
DT7: Bryterkontrollutstyr (relé)
DT8: Fargekontrollutstyr (kun fargetemperatur Tc)
Del 301 Trykknapper
Del 303 Tilstedeværelsessensorer
Del 304 Lyssensorer
Helvar DIGIDIM-systemsensorer: 320, 321, 322, 341 og
342
Merk: Støttede enhetstyper avhenger av programvareversjonen til Node Multisensor High Bay.
Drifts- og lagringsforhold

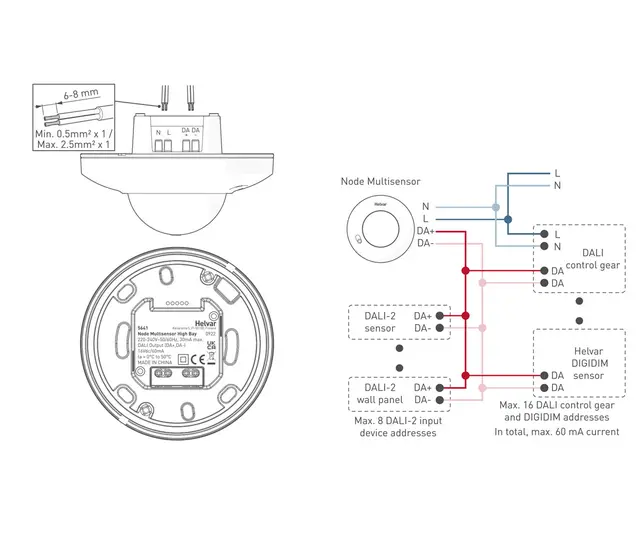

Antall tilkoblede DALI-enheter:
Maks. 16 DALI-kontrollutstyr og DIGIDIM-adresser
Maks. 8 DALI-2-inngangsenhets adresser
Totalt, maks. 60 mA strømforbruk
Merk: Det totale antallet tilkoblede enheter er begrenset av
adressene og DALI-strømforbruksbegrensningen.
Merk: Det må bare være én ActiveAhead-node på én DALI-linje
Maks. DALI-kabellengde: 300 m
Driftstemperatur: 0 °C til +50 °C
Merk: Temperaturforskjellen mellom deteksjonsmålet
og bakgrunnen må være minst 4 °C.
Relativ fuktighet: Maks. 90 %, ikke-kondenserende
Lagringstemperatur: -40 °C til +70 °C
Tilkoblinger
Nett: Ledningstverrsnitt: 0,5–2,5 mm, solid eller flertrådet
DALI-kabel: Ledningstverrsnitt: 0,5–2,5 mm, solid eller flertrådet
Elektriske data
Inngangsspenning: 220–240 VAC, 50/60 Hz
Inngangsstrøm: Maks. 30 mA
Inngangseffekt: Maks. 3,5 W
Utgangsstrøm for DALI: Typisk 60 mA (maks. 250 mA)
Andre DALI-strømforsyninger må ikke være tilstede på DALI-linjen.
Isolasjon nett til DALI: Grunnleggende isolasjon Sensorer
Lyssensor: Lukket sløyfe reflektert lys
Programvareversjon 1.20 og eldre: For bright-out-funksjon
Tilstedeværelsesdetektor: Passiv infrarød (PIR) registrerer bevegelige temperaturforskjeller
Maks. anbefalt monteringshøyde: 14 m
Trådløs tilkobling
Frekvens: 2,4 GHz
Teknologi: Bluetooth. Mesh
Antennemønster: Omnidireksjonell
Maksimal avstand mellom noder: 15 m i ledig plass
Merk: For å sikre riktig drift må mesh-nettverket
bestå av minst 10 ActiveAhead-noder.

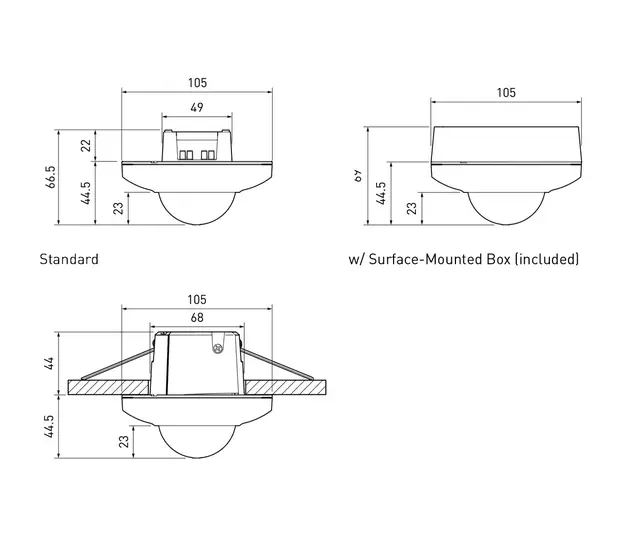

Mekaniske data
Mål: 105 Å~ 66,5 mm
105 x 69 mm med utenpåliggende boks
105 x 88,5 mm med innfelt montering
Materiale (kabinett): Polykarbonat
Vekt: 200 g / 260 g (med emballasje)
Sikkerhetsklasse: Klasse II IP20 med EU-standard koblingsboks eller fjærklipsboks
IP54 med utenpåliggende monteringsboks
Samsvar og standarder
Samsvar: EMC-utslipp / immunitet: EN 55015 / EN 61547
Sikkerhet: EN 61347-1, EN 61347-2-11
RED: EN 300 328, EN 301 489-1, N 301 489-17
Miljø: Samsvarer med WEEE-, RoHS- og REACH-direktivene.
