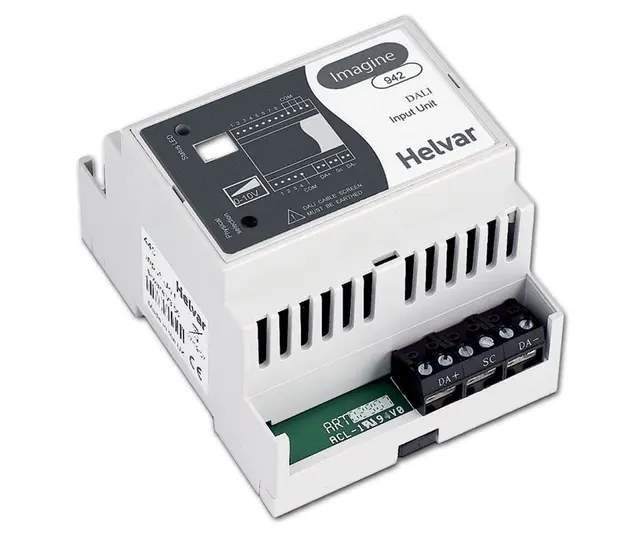

Inngangsmodulen benyttes for å integrere andre brytere inn i Imagine og DIGIDIM lysstyringssystemene.

Den har 8 potensialfrie innganger.

Inngang 1 - 4 kan konfigureres slik at de styres av analoge 0 - 10V givere.

HOVEDFUNKSJONER:

- Status LED- Det kan benyttes både impuls og faste brytere

- Kan styres av 0 - 10 V analoge enheter

- DIGIDIM / DALI

TEKNISKE DATA:

- DALI strømforbruk: 10 mA

- Omgivelses temperatur: 040°C

- Relativ fuktighet: 90% maksimum, ikke kondenserende

- Lagrings temperatur: -10°C+70°C

- Isolasjon: 4 kV

- IP grad: 30

- Vekt: 110g

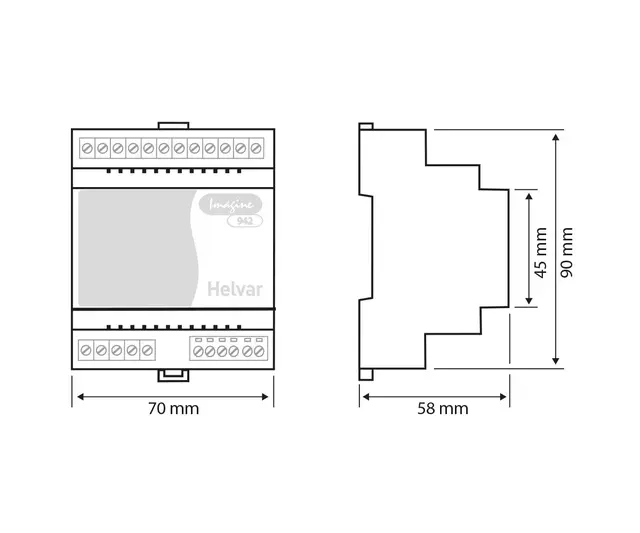

- DIN skinne kapsling: 4 moduler bredde

- Potensialfri bryterinngang

- Overspenningsbeskyttet: 35 V

- Kortslutningsstrøm: 0.5 mA maksimum

- Innganger for analoge signaler

- Spenning inn: 0-10 V

- Overspenningsbeskyttet: 15 V

- Inngangs impedans: 7.5 k

- System: Helvar DIGIDIM

- Software: Helvar Designer, DIGIDIM Toolbox

- DALI adresser: 1

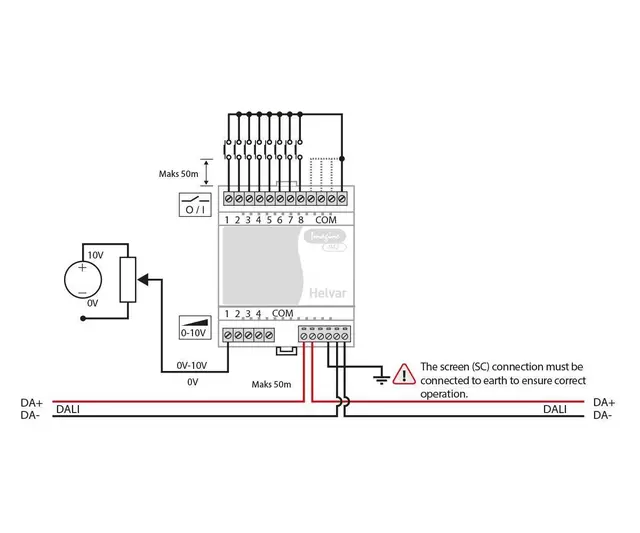

OBS!- Ikke mer enn 50 meter kabel skal brukes mellom inputmodul og bryter.
