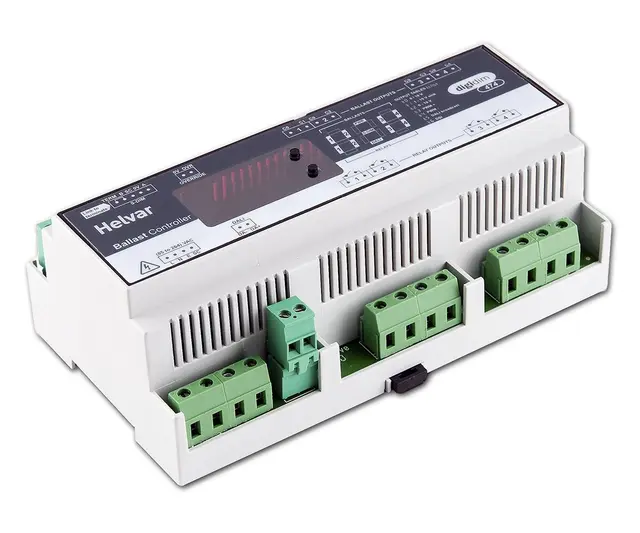

4-kanals DALI til 0/1-10 V / DSI / PWM omformer, som kanstyre elektroniske reaktorer.

Konverteren har 16 A relkontakter,som håndterer høye startstrømmer når spenningenslås på til lasten.

Utgangene kan konfigureres uavhengig av,eller sammen med en relkanal.

HOVEDFUNKSJONER:

- Kraftige releer- Overstyringsinngang for ekstern bryter

- LED display og trykknapper

- Flere mulige konfigurasjoner av utganger:- 0 - 10 V source 10 mA- 1 - 10 V sink 100 mA- DALI-broadcast- / DSI- / PWM source 100 mA

TEKNISKE DATA:

- Spenningstilførsel: 85-264 VAC, 45-65 Hz

- Ekstern sikring: 6 A

- Standby effekt: 2.4 W

- Maksimum tap: 13 W

- DALI strømforbruk: 2 mA

- Last: 50 x 1-10 V / DALI / DSI / PWM reaktorer

- Maksimum last / rel kontakt: 16 A resistive / glødelampe, 10A HID (cos y = 0.6)

- Omgivelses temperatur: 040°C

- Relativ fuktighet: 90% maksimum, ikke kondenserende

- Lagrings temperatur: -10°C - +70°C

- Isolation: 4 kV mellom hvert tilkoblingspunkt (unntatt fra C0reaktor-utgangen og S.DIM og overstyrings tilkoblingene)

- IP grad: 30 (unntatt tilkoblinger)

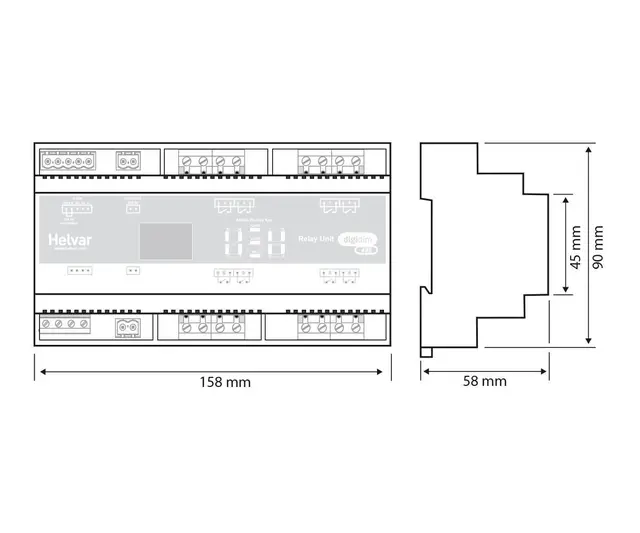

- DIN skinne kapsling: 9 moduler bredde

- Vekt: 280 g

- System: Helvar DIGIDIM eller Helvar Toolbox

- Software: Helvar Designer eller Toolbox Software

- DALI adresser: 4/8 avhengig avhengig av rele konfigurasjon
