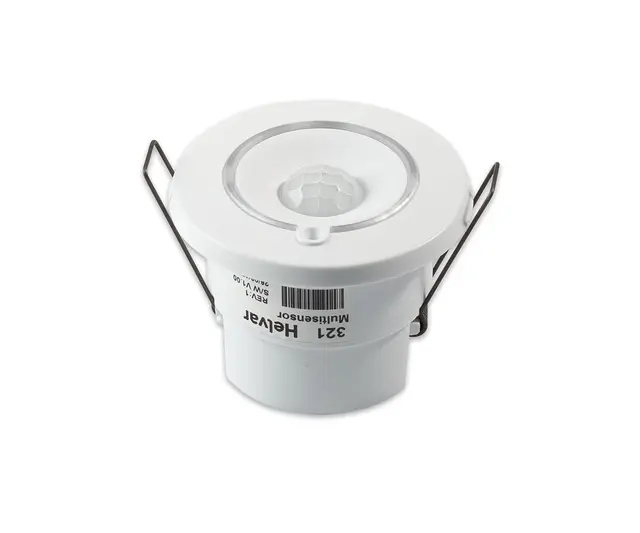

Digidim 321 multisensor er en kompakt sensor som kombinerer en fotocelle for konstant lysstyring og en passiv infrarød (PIR) tilstedeværelsesdetektor for å gi energibesparende funksjoner i et DALI-system. IP65.

Lysføleren måler reflektert lys fra overflaten rett under den.

Enheten bruker denne informasjonen til å opprettholde et konstant lysnivå ved å justere lampens pådrag.

PIR-sensoren gjør det mulig for multisensoren å slå på lysene når den detekterer bevegelse, og av når den ikke detekterer bevegelse.

Sensorens innstillinger justeres ved hjelp av Helvar's Designer eller Toolbox programvare.

På grunn av sin overlegne detekteringsevne er multisensoren spesielt egnet for applikasjoner der små eller sakte bevegelser finner sted i lengre perioder, slik som kontorer eller klasserom.

Siden deteksjons-følsomheten er mindre avhengig av bevegelses-retning enn de fleste andre PIR sensorer, er færre enheter nødvendig for å dekke et rom på en pålitelig måte.

Enheten er utformet for å monteres innfelt i himling.

HOVEDFUNKSJONER:

- Overlegen deteksjon gjennom høy følsomhet og retningsbestemt dekning.

- Programmerbar konstantlys styring for strømsparing.

- 10mA DALI strømforbruk.

- Kompakt og stilig design.

TEKNISK DATA:

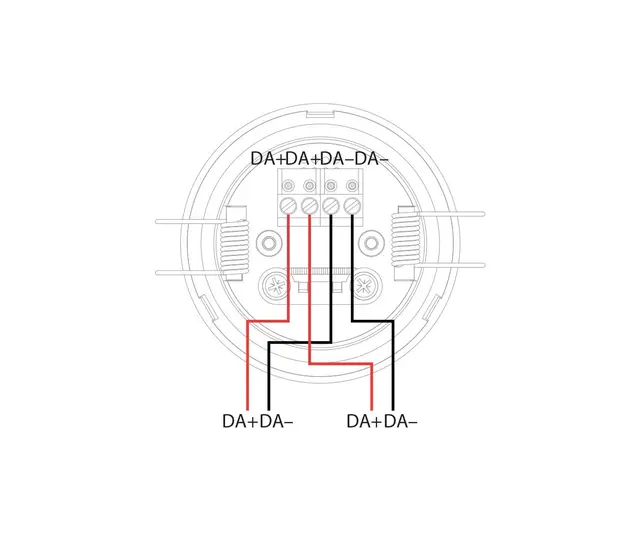

 Tilkobling

- DALI: Avtakbar koblingsblokk

- Kabelseksjon: 0,5 mm 1,5 mm solid eller flertrådet

- Kabelklassifisering: Alle kabler må være nettklassifisert.

- DALI forsyningsinngang: 12 V 22,5 V

- DALI-forbruk: 10 mA

 Sensor

- Lyssensor: For konstantlysfunksjoner

- Tilstedeværelsesdetektor: Passiv infrarød (PIR)

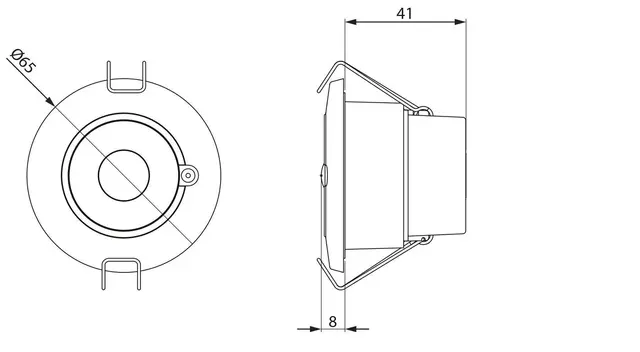

 Mekanisk Data

 - Maks. anbefales monteringshøyde: 4 m

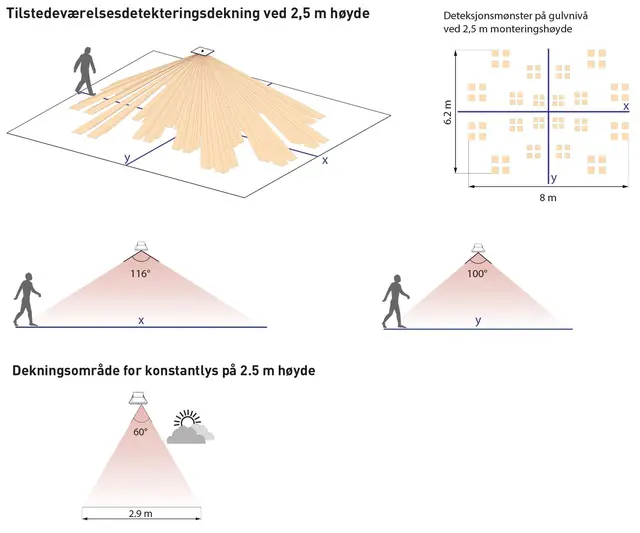

- Tilstedeværelsesdeteksjon dekningsområde: 46 kvm, 2,5 m monteringshøyde

 - Monteringshulldiameter: 51 mm +/- 1 mm Merk: Hvis du bytter ut eldre sensor, så 52 mm til 55 mm montering hull er akseptabelt.

- Taktykkelse: Maks 25 mm

- Ramdiameter: 66 mm

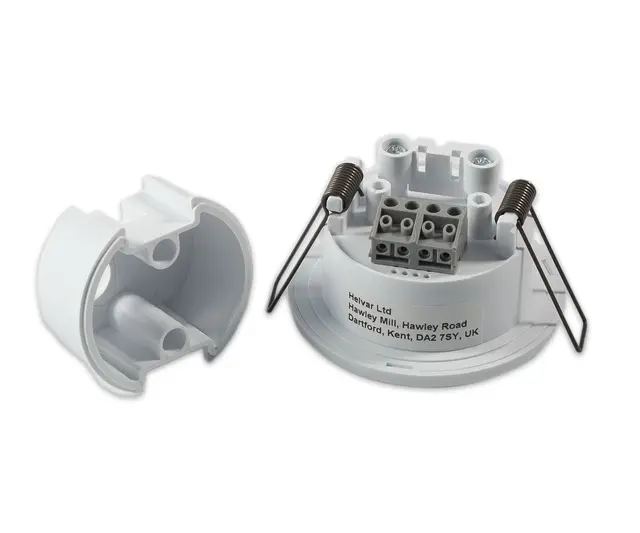

- Anbefalt klaringsdybde:10 cm (med kabeldeksel, inkl. 5 cm for kabling)

- Materiale (hus): Ikke-brennbar PC/ABS (UL94V0)

- Finish / Farge: Halvmatt / Hvit RAL 9003

- Vekt: 66,3 g

- Beskyttelsesklasse: IP30 [IP20-kabeldeksel]

 Drift og lagringsforhold

- Omgivelsestemperatur: 0C til +50C - Relativ fuktighet: Maks. 90 %, ikke-kondenserende

 - Lagringstemperatur: -10 C til +70 C

 Konformitet og standarder

- DALI: IEC62386, deler 101, 103, 303 og 304

-EMC-utslipp: EN 55015 EMC-immunitet: EN 61547

- Sikkerhet: EN 61347-2-11

-Miljø: Samsvarer med WEEE- og RoHS-direktiver.

 Programvarekompabilitet

- Designer: 5.4 eller senere

- Toolbox: 2.4.2 eller senere
