DALI-2 lysstyring – moderne og fremtidssikkert

Vanpee leverer DALI-2 lysstyring, en modernisert og sertifisert videreføring av den originale DALI-standarden. DALI-2 gir bedre kompatibilitet mellom produsenter, støtte for sensorer og kontrollere, samt avansert funksjonalitet som diagnostikk, energimåling og toveis kommunikasjon.



Systemene gir enkelt oppsett, skalerbarhet og energieffektiv drift, og passer perfekt for nybygg og større smartbygg som krever pålitelig og avansert styring. Med driftsavtaler, service og programmeringshjelp sikrer Vanpee at systemet fungerer optimalt over tid, og at installatører kan levere et komplett og driftssikkert anlegg



Vanpee – kompetanse, driftssikkerhet og kvalitet i hvert prosjekt.

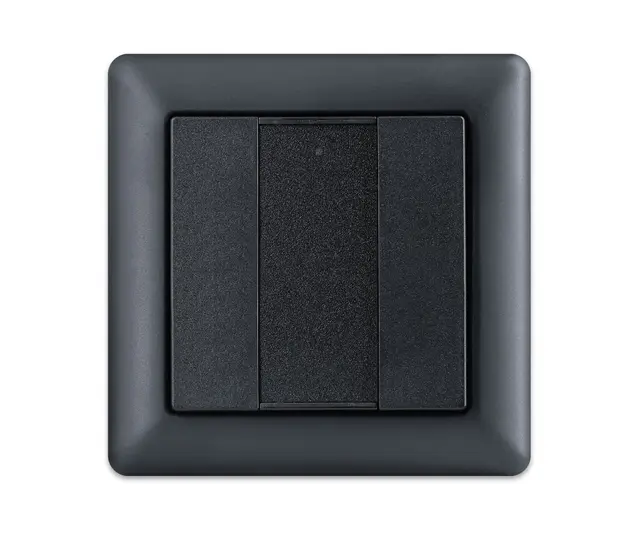

Panel Dali-2

2 knapper. Sort

Varenr: 1451414
Panel Dali-2 2 knapper. Sort Panel Dali-2 2 knapper. Sort Panel Dali-2 2 knapper. Sort Panel Dali-2 2 knapper. Sort

Bryterpanel DALI-2

2, 4, 6 eller 8 knapper.

Hvit (RAL9010) eller sort



Velg type her:

FargeSort

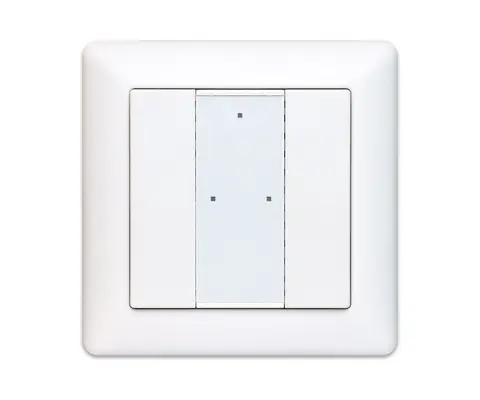

Panel Dali-2 2 knapper. Hvit
Hvit
Panel Dali-2 2 knapper. Sort
Sort
Antall Knapper
2
4
6
8

Bryterpanel DALI-2

2, 4, 6 eller 8 knapper.

Hvit (RAL 9010) eller sort



HOVEDFUNKSJONER

• DALI-2 kontrollenhet med  trykknapper i henhold til IEC62386-101, IEC62386-103, IEC62386-301 og IEC62386-332

• Støtter tilbakemeldingsfunksjonalitet, gir 4 lysdioder

• Egnet for integrasjon og i kombinasjon med DALI-2-kompatible sentralstyreenheter

• Multimaster-kompatibel, flere moduler kan installeres på DALI-line

• DALI bus driver, ingen ekstra strømforsyning nødvendig

• Enkel konfigurering via DALI-2-kompatibel USB-grensesnitt for sentralkontroller

• Kompatibel med universelle 55 mm rammer



GENERELLE DATA

Dimensjoner (L x B x H): 71,2 mm x

71,2 mm x 11 mm

Montering : Veggmontering eller

på rørboks

Maks. foringsrørtemperatur: Tc 75°C

Forventet levetid: @Tc 50 000H

Beskyttelsesklasse: II ved tiltenkt bruk

Kapslingsgrad: IP20

Beskyttelsesgrad terminaler: IP20

Funksjon: konfigurerbar

Oppstartstid: <150ms



DALI GRENSESNITT

Merking: DA, DA

Inngangsspenningsområde :2VDC - 22,5VDC (i

henhold til IEC62368-

101)

Typ. Strømforbruk DALI (ved 16,5V): 2mA

Maks. Nåværende forbruk DALI (Inrush Current ved 22,5V): 10mA

Antall adresser for DALI kontrollutstyr: DALI



TILKOBLING

Koblingstype: Push-In

Kabelstørrelse solid kjerne:  0,2 - 1,3 mm2 (AWG26

- AWG16)

Kabelstørrelse finkjerne: 0,2 - 1,3 mm2 (AWG26 - AWG16)

Kabelstørrelse ved bruk av trådendehylse: 0,25 - 1,0 mm2

Avisoleringslengde 9 - 10 mm / 0,35 - 0,39 tommer

Frigjør kobling: Push knapp

Antall tilbakemeldings-LED:


MILJØFORHOLD

Lagringstemperatur: -20°C~+50°C

Arbeidsomgivelsestemperatur: -20°C~+50°C

Relativ luftfuktighet: 8 %–80 %


STANDARDER

DALI: IEC62386-101:2014

IEC62386-103:2014

IEC62386-301

IEC62386-332

EMC: EN 61547

EN 50015 / IEC

CISPR15

Sikkerhet: EN 61347-2-11

EN 61347-1

Merking:  DALI-2, CE

Antall adresser for DALI kontrollutstyr: DALI

Produktinformasjon

Kapslingsklasse IP20
Styresignal DALI-2
